RF 433MHz výkonový zesilovač 500mW, 433MHz RF lineární zesilovač 301

Musíte zesílit signál z dálkového ovládání z auta, garážových vrat nebo jiného dálkového ovládání v pasme 433MHz. Unikátní zařízení na našem trhu s výkonem až 0,5 W. Tj. rozsah může být délkovaný až do vzdálenosti 500 m. Jedná se o samostatný modul bez konstrukční krabice, takže zapojení musí být realizováno pouze osobou, která má znalost problematiky FR signálů. Aplikace musí být provedena se stabilizovanou 12V tapetou, anténa TX a RX 433MHz musí být připojena k věcným povrchům. Jako anténa je dostatečný kus 6 cm drátu nebo připojit přes koaxiální původní 433MHz antény.

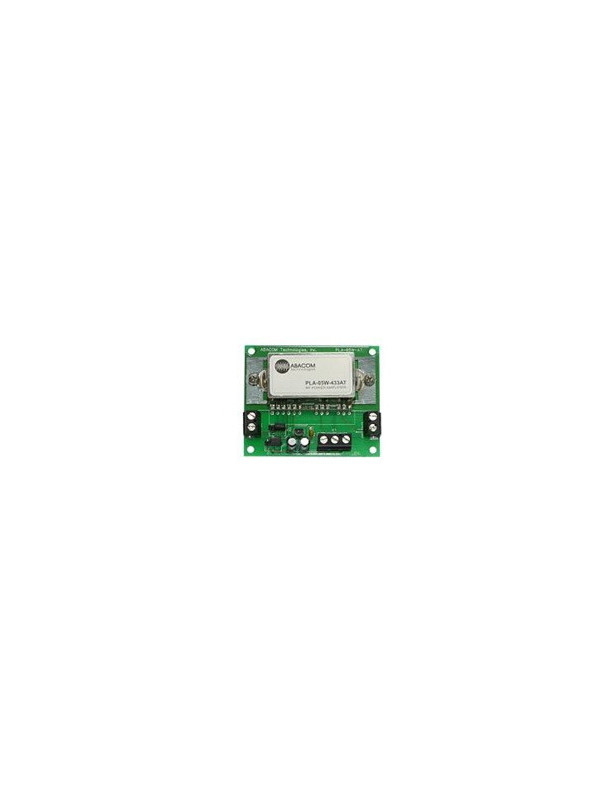

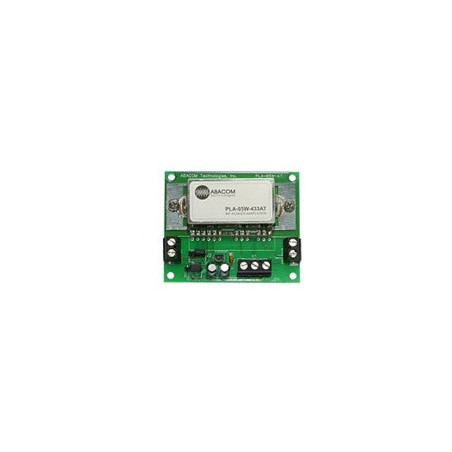

PLA-05W-433AT je lineární monolitický výkonový zesilovač (classAB) vhodný pro zesilování signálů 433.92MHz z rf vysílačů s nízkým výkonem. Nabízí nízké zkreslení signálu a nízkou harmonickou generaci. Vhodné jsou buď analogové nebo digitální vstupní nosiče mezi 430MHz a 435MHz. PLA-05W-433AT je ideální pro aplikace, kde je vyžadován zvýšený komunikační dosah nebo kde rf rušení způsobuje problémy s komunikací.

Rf vstupní a výstupní signály jsou přes RPSMA konektory nebo pomocí šroubových svorek, nebo kombinace těchto dvou typů konektorů. Napájecí zdroj a externí zesilovač umožňují napětí jsou aplikovány přes tři polohy šroubovacího terminálu.

RF lineární zesilovač

500mW až 50 ohmů

Kompatibilní s 430MHz až 435MHz

Kompatibilní s našimi 433MHz RF vysílačovými moduly

Plně RF stíněný

Volitelné integrované nebo externí "zesílení povolit" napětí

Kompatibilní s našimi 433MHz RPSMA anténami a prodlužovacími kabely antény

12VDC s provozem 15VDC

Rozměry: 2,5 "x 2 palce x 0,6 palce

23dBm výstup 27dB

Samostatná připojení rf vstupního výkonu: 0-5dBm a 7-10dBm pro kompatibilitu s širokou škálou vysokofrekvenčních vysílačů
